任务描述

CII集团公司业务不断发展壮大,为适应IT行业技术飞速发展,满足公司业务发展需要,集团公司决定进行网络信息化建设。你做为火星公司网络工程师前往CII集团完成网络规划与建设任务。

任务清单

(一)基础配置

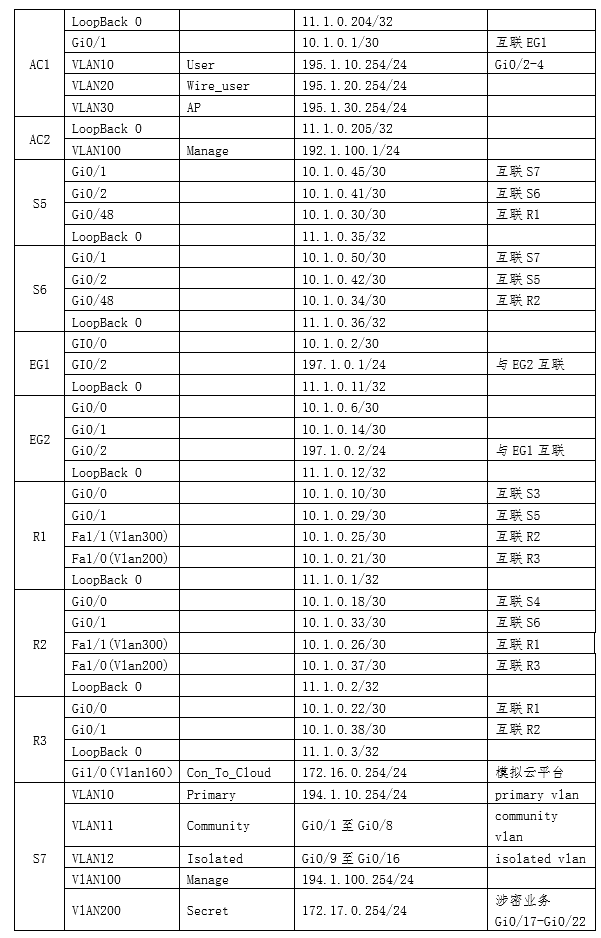

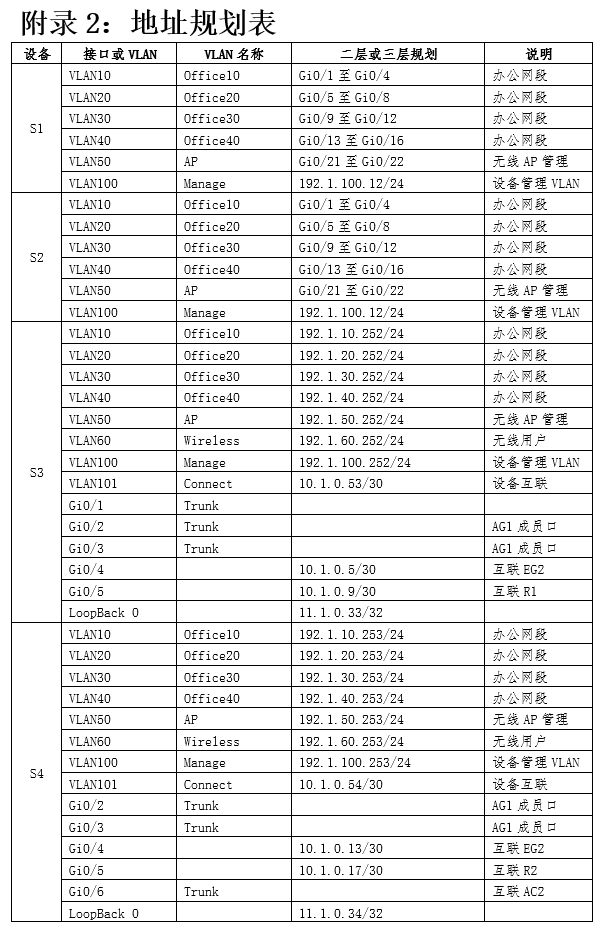

1.根据附录1、附录2,配置设备接口信息。

2.所有交换机和无线控制器开启SSH服务,用户名密码分别为admin、admin1234;密码为明文类型,特权密码为admin。

3.交换设备配置SNMP功能,向主机172.16.0.254发送Trap消息版本采用V2C,读写的Community为“Test”,只读的Community为“public”,开启Trap消息。

(二)有线网络配置

1.在全网Trunk链路上做VLAN修剪。

2.在S7交换机使用Private Vlan。

3.在交换机S1、S2的Gi0/1-Gi0/16端口启用端口保护。

4.连接PC端口开启Portfast和BPDUguard防护功能;为防止接入交换机下联端口私接HUB设备引起环路,需要启用RLDP协议;终端接口检测到环路后处理方式为Shutdown-Port;端口检测进入Err-Disabled状态,设置300秒自动恢复机制(基于接口部署策略)。

5.在S3上只针对A公司涉密部门VLAN10网段与总部VLAN40网段流量(ACL编号100)做端口镜像,目的端口为Gi0/24,并且监控服务器也能正常访问互联网。

6.在交换机S3、S4上配置DHCP中继,对VLAN10内的用户进行中继。具体要求如下:DHCP服务器搭建于EG2上,DHCP对外服务使用loopback 0地址。

7.在(S1/S2)上部署DHCP Snooping+IP Source Guard+ARP-check解决方案。

8.在交换机S3、S4上配置MSTP防止二层环路。要求VLAN10、VLAN20、VLAN30、VLAN40、VLAN100数据流经过S3转发,VLAN50、VLAN60数据流经过S4转发,S3、S4其中一台宕机时均可无缝切换至另一台进行转发。所配置的参数要求如下:region-name为test;revision版本为1;实例1,包含VLAN10、VLAN20、VLAN30、VLAN40、VLAN100;实例2,包含VLAN50,VLAN60;S3作为实例0、1中的主根,S4作为实例0、1的从根;S4作为实例2中的主根,S3作为实例2的从根;主根优先级为4096,从根优先级为8192;在S3和S4上配置VRRP,实现主机的网关冗余。所配置的参数要求如表1;S3、S4各VRRP组中高优先级设置为200,低优先级设置为110。

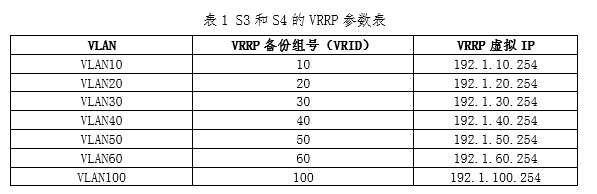

表1 S3和S4的VRRP参数表
表1 S3和S4的VRRP参数表

9.S1和S2间的部署虚拟化,其中S1为主,S2为备;规划S1和S2间的Gi0/17端口作为双主机检测链路,配置基于BFD的双主机检测。

10.主设备:Domain id:1,switch id:1,priority 200;备设备:Domain id:1,switch id:2,priority 150。

11.OSPF进程号10,规划单区域,,区域0(S3、S4、EG2);OSPF进程号20,规划多区域,区域0(R1、R2),区域2(R1、R2、R3);OSPF进程号30,规划单区域,区域0(AC1、EG1)。

12.总部与A公司互联链路规划至区域0,并且不允许新增OSPF进程。

13.为了方便管理,所有运行OSPF的设备router-id必须为loopback口地址。

14.S5、S6、S7使用RIP协议,RIP协议使用版本2,并且关闭自动聚合。

15.S5、S6、R1、R2使用BGP协议,BGP协议中S5、S6使用AS号100, R1、R2使用AS号200,同AS号内使用loopback口建立iBGP邻居,不同AS号使用互联接口建立eBGP邻居。

16.AC2/S4、EG1/EG2间部署静态路由协议;重发布路由进OSPF中使用类型1。

17.由于172.17.0.0/24是涉密业务网段,仅允许A公司内部访问,并且考虑到数据分流及负载均衡的目的,针对本部与分部数据流走向要求如下:

OSPF可以通过修改COST值的方式实现数据分流,并且其值为1或2;

禁止将BGP的路由条目通过重发布BGP AS方式引入RIP及OSPF中;

禁止将RIP、OSPF的路由条目通过重发布整个进程方式引入BGP中;

总部有线网段与数据中心服务器互通主路径为S3-R1-R3;

总部无线网段与数据中心服务器互通主路径为S4-R2-R3;

总部有线网络与互联网互通主路径为S3-EG2;

总部无线网络与互联网互通主路径为S4-EG2。

18.A公司涉密部门VLAN10网段与总部VLAN40网段间的互通主路径为S3-R1-S5-S7;A公司涉密部门与数据中心服务器互通的主路径为S7-S5-R1-R3;数据中心服务器与互联网互通的主路径为R3-R1-S3-EG2。

(三)无线网络配置

CII集团公司拟投入16.5万元(网络设备采购部分),项目要求重点覆盖楼层、走廊和办公室。平面布局如图1所示。

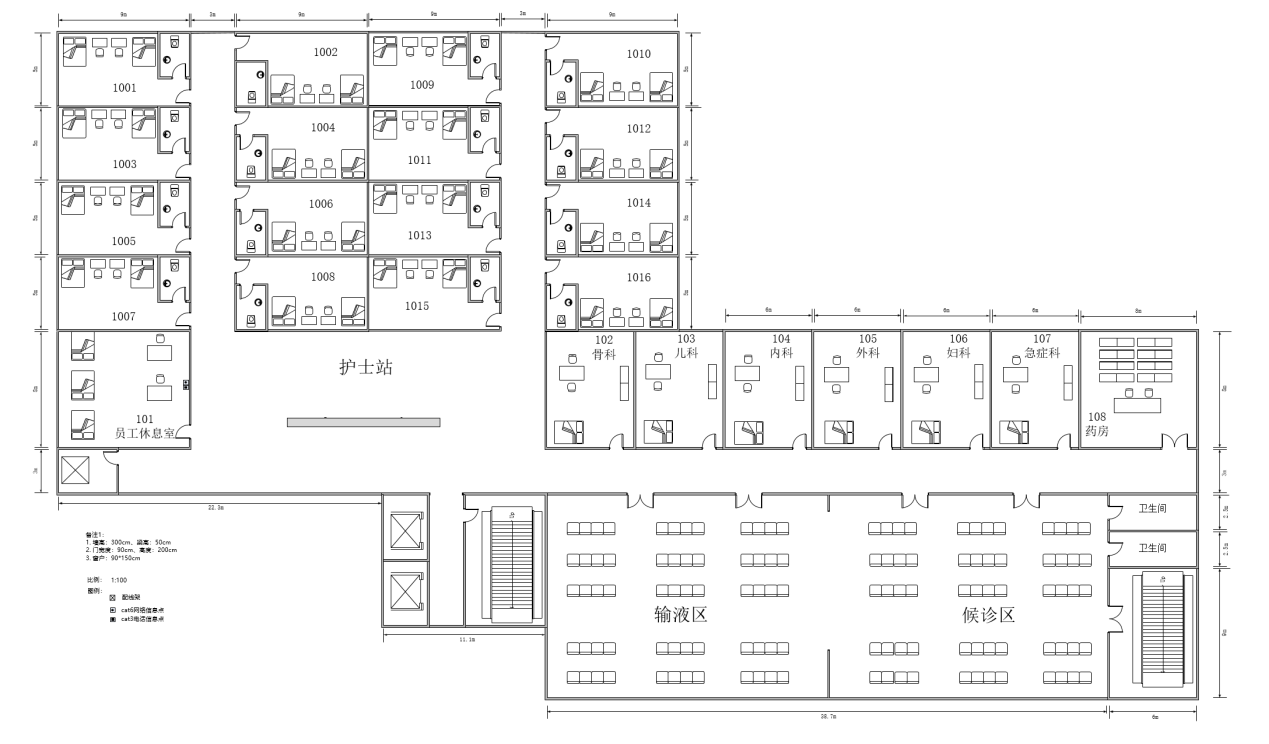

图1 平面布局图
图1 平面布局图

1.绘制AP点位图(包括:AP型号、编号、信道等信息,其中信道采用2.4G的1、6、11三个信道进行规划)。

2.使用无线地勘软件,输出AP点位图的2.4G频道的信号仿真热图(仿真信号强度要求大于-65db)。

3.根据表2无线产品价格表,制定该无线网络工程项目设备的预算表。

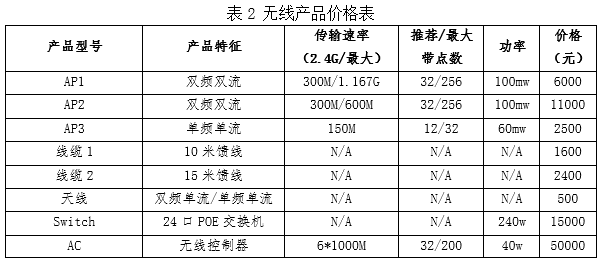

表2 无线产品价格表
表2 无线产品价格表
  1. 使用S3、S4为无线用户与AP DHCP服务器,S3分配地址范围为其网段的1至100,S4分配地址为其网段的101至200(使用最短的命令实现)。 使用AC1为办事处无线用户与AP DHCP服务器。
  2. 创建SSID (WLAN-ID 1)为 test-ZB_XX(XX现场提供),AP-Group为ZB,本部无线用户关联SSID后可自动获取地址。
  3. 创建SSID (WLAN-ID 2)为 test-BSC_XX(XX现场提供),AP-Group为BSC,办事处无线用户关联SSID后可自动获取地址。
  4. 为了减轻AC1的负担,因此AC2为主用AC,AC1为备用AC。
  5. AP与AC1、AC2均建立隧道,当AP与主用AC失去连接时能无缝切换至备用AC并提供服务。
  6. 避免链路不稳定,导致AP工作不正常,总部启用无线AP边缘感知功能。
  7. 在同一个 AP 中的用户在某些时候出于安全性的考虑,需要将他们彼此之间进行隔离,实现用户之间彼此不能互相访问,配置同 下用AP户间隔离功能。
  8. 连接Fit AP的无线用户接入无线网络时采用WPA2加密方式,加密密码为XX(现场提供)。

(四)出口网络配置

1.总部出口网关上配置访问控制列表ACL 120,仅允许用户在周一到周五的上班时间(命名为work,9:00至17:00)通过NAPT访问互联网,NAPT映射到互联网接口上,服务器上网不受限制。

2.办事处出口网关上配置访问控制列表ACL120,允许用户通过NAPT访问互联网,NAPT映射到互联网接口上。

3.办事处网关上配置端口映射,使AC1(11.1.0.204)设备的SSH服务可以通过互联网被访问,映射地址为197.1.0.5:2222。

4.在总部网关上启用Web Portal认证服务,并创建user1、user2。

5.无线用户和服务器不需要进行WEB认证即可访问互联网。

6.部署L2TP隧道进行总部对办事处路由的对接验证,验证用户名密码均为test,L2TP隧道密码为test;L2TP用户地址池为10.1.2.1—10.1.2.254;L2TP隧道中承载OSPF协议,使其总部与办事处通过OSPF进行路由交互,区域号1。

7.部署IPsec对L2TP隧道中的业务数据加密;IPsec VPN需要采用传输模式,预共享密码为test,加密认证方式为ESP-3DES、ESP-MD5-HMAC,DH使用组2。

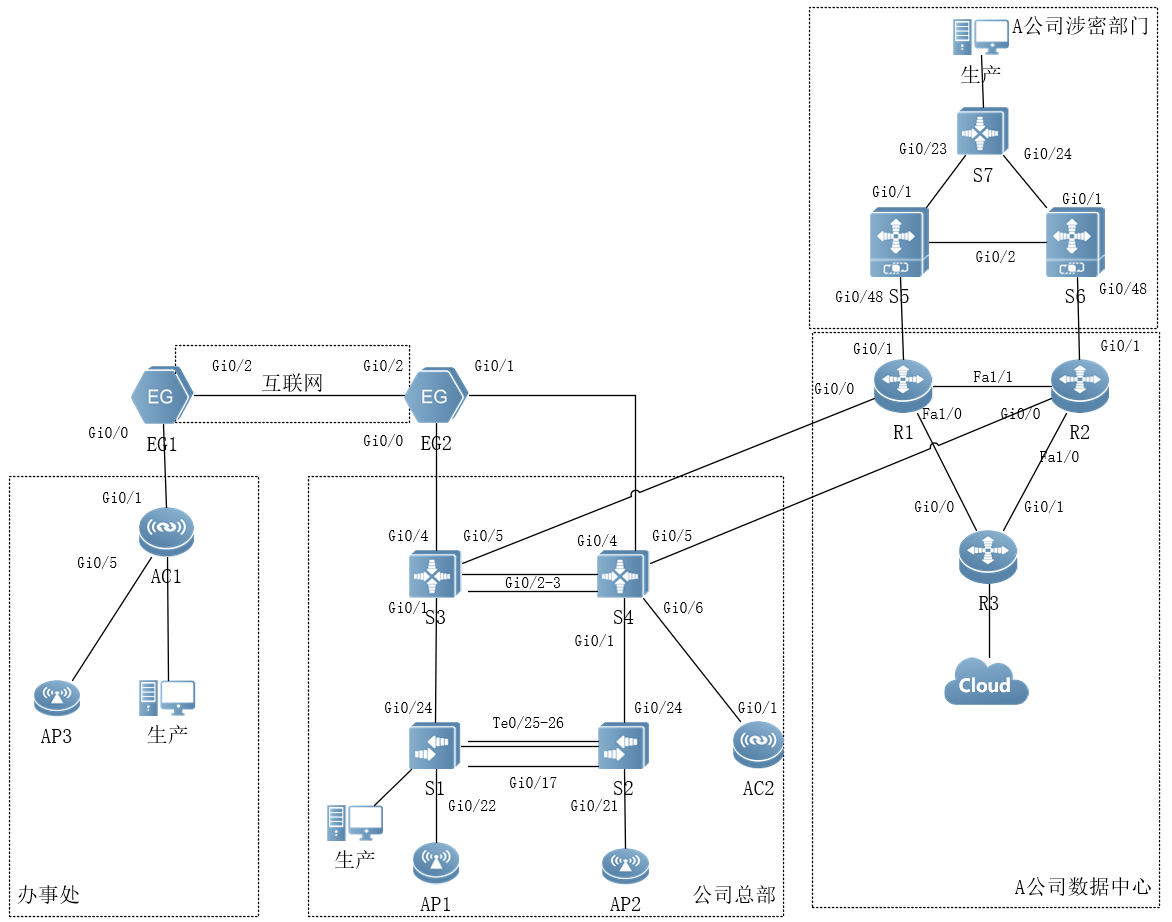

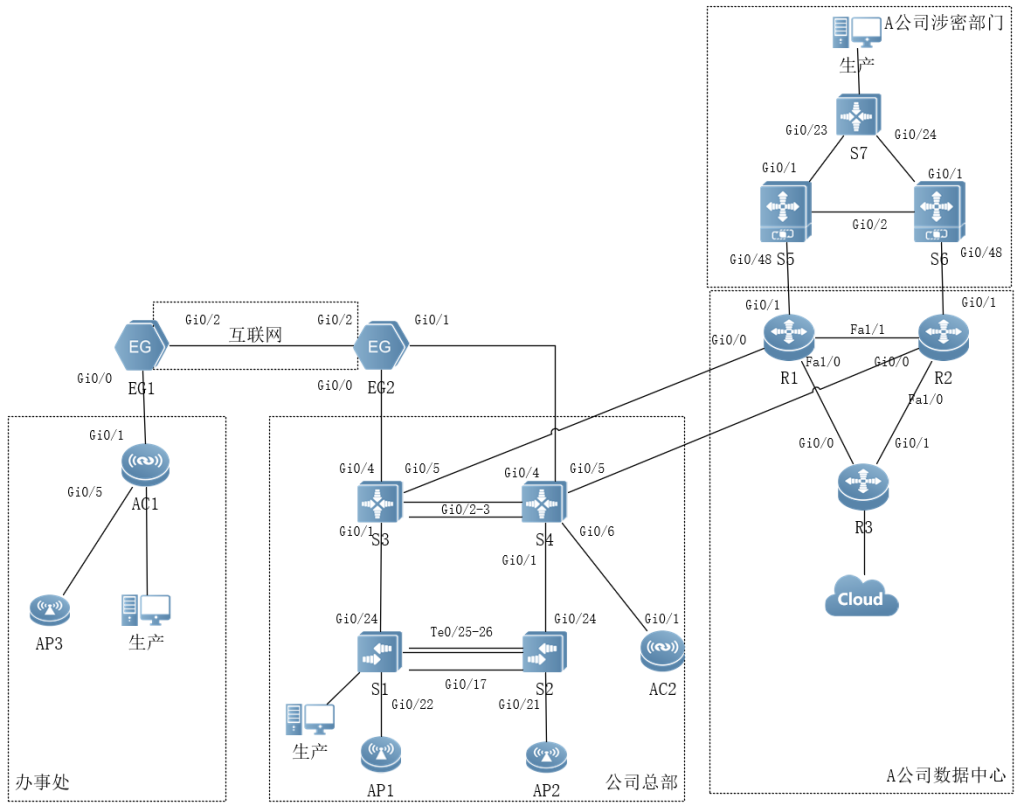

附录1:拓扑图
