一、初始化环境

(一)默认账号及默认密码

Username:  Administrator

Password: ChinaSkills22

Username: demo

Password: ChinaSkills22

注:若非特别指定,所有账号的密码均为 ChinaSkills22

二、项目任务描述

你作为一名网络技术工程师,被指派去构建ChinaSkills.cn的网络服务。你必须在规定的时间内完成要求的任务,并进行充分的测试,确保设备和应用正常运行。

(一)基本配置

1、服务器和客户端信息,各虚拟机已预装系统。

2022年全国职业院校技能大赛网络系统管理赛项——模块B:Windows部署(样题1)

2、网络信息

2022年全国职业院校技能大赛网络系统管理赛项——模块B:Windows部署(样题1)

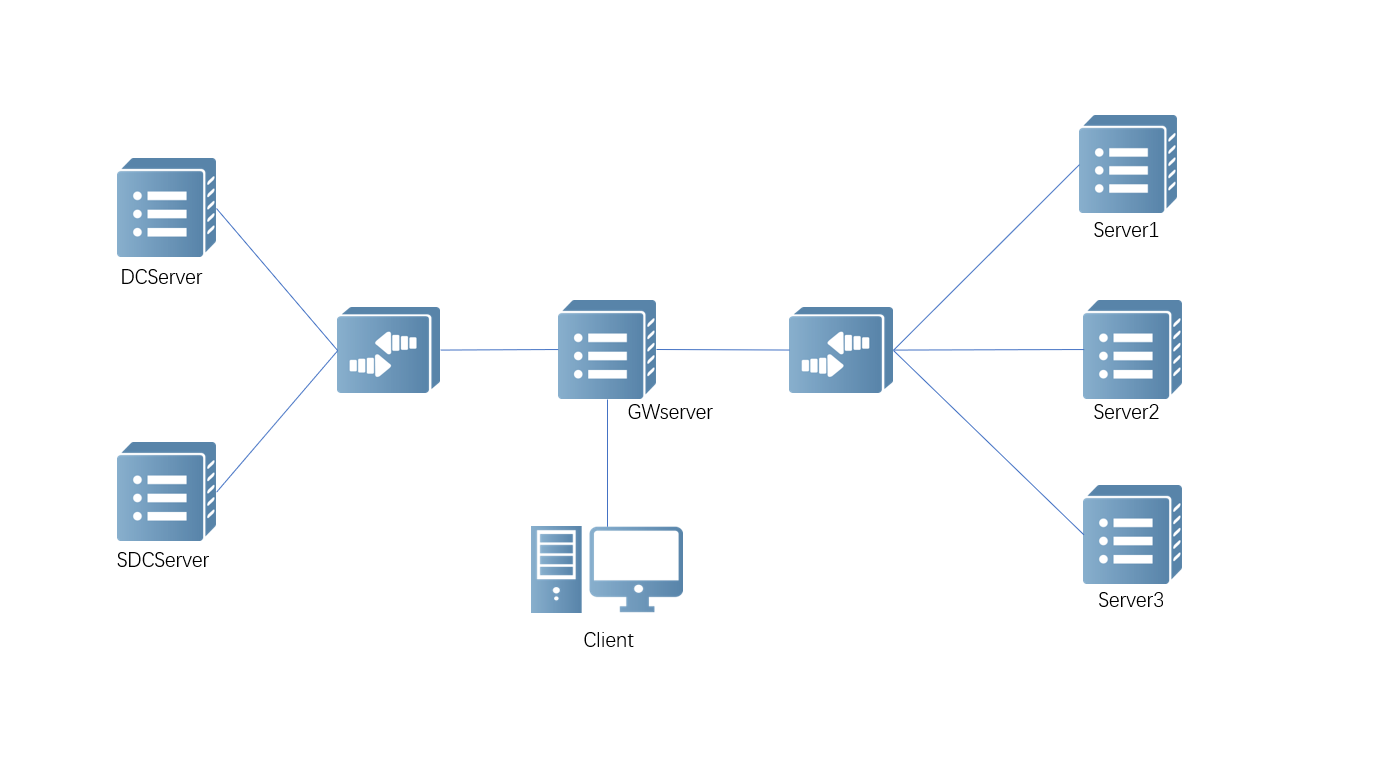

(二)拓扑图

构建ChinaSkills.cn的网络服务环境如下图所示。

2022年全国职业院校技能大赛网络系统管理赛项——模块B:Windows部署(样题5)

三、项目任务清单

(一)服务器IspSrv上的工作任务

  1. 互联网访问检测服务器
  • 为了模拟Internet访问测试,请搭建网卡互联网检测服务。
  1. iSCSI
  • 创建100G的ISCSI磁盘,存储到F盘目录下的iSCSI文件夹。
  • 启用Mutual CHAP认证。
  • DCSERVER为iSCSI客户端,连接成功后,格式化挂载到F盘。
  1. DNS(域名解析服务)
  • 拓扑中所有主机的DNS查询请求都应由IspSrv进行解析。
  • 把当前机器作为互联网根域服务器,创建com~test100.com,并在所有正向区域中创建一条 A 记录,解析到本机地址。

(二)服务器RouterSrv1上的工作任务

  1. 路由功能
  • 安装Remote Access 服务开启路由转发,为当前实验环境提供路由功能。
  • 启用网络地址转换功能,实现内部客户端访问互联网资源。
  • 配置网络地址转换,允许互联网区域客户端访问AppSrv上的HTTP资源。
  1. 动态地址分配中继服务
  • 安装和配置dhcp relay服务,为办公区域网络提供地址上网。
  • DHCP服务器位于AppSrv服务器上。
  1. 虚拟专用网络
  • 设置L2TP/IPSec,IKE通道采用证书进行验证。
  • L2TP通道使用com域内用户进行身份验证,仅允许manager组内用户通过身份证验证。
  • 对于vpn客户端,请使用范围168.1.200-192.168.1.220/24。
  1. RDS
  • 在RouterSrv1安装和配置 RDS 服务,用户通过“https://app.chinaskills.com/rdweb”进行访问。
  • 该页面无证书警告。
  • 用户可以获取以下应用:
  • Notepad

(三)服务器AppSrv上的工作任务

  1. 万维网服务
  • 在RouterSrv1上搭建网站服务器。
  • 将访问http://www.chinaskills.com的http的请求重定向到https://www.chinaskills.com站点。
  • 网站内容设置为“该页面为chinaskills.com测试页!”。
  • 将当前web根目录的设置为d:\wwwroot目录。
  • 启用windows身份验证,只有通过身份验证的用户才能访问到该站点,manager用户组成员使用IE浏览器打开不提示认证,直接访问。
  • 设置“http://www.chinaskills.com/”网站的最大连接数为1000,网站连接超时为60sl;
  • 使用W3C记录日志;每天创建一个新的日志文件,文件名格式:
  • 日志只允许记录日期、时间、客户端IP地址、用户名、服务器IP地址、服务器端口号;
  • 日志文件存储到“C:\WWWLogFile”目录中;
  • 配置IIS配套FTP服务:
  • 匿名用户上传的文件都将映射为ftp2用户
  • ftp在登录前显示Banner消息:
  • “Hello, unauthorized login is prohibited!”
  1. 动态地址分配服务
  • 安装和配置dhcp服务,为办公区域网络提供地址上网。
  • 地址池范围:168.0.100-192.168.0.200。
  1. DFS
  • 在ppSrv上安装及配置 DFS 服务。
  • 目录设置在F:\DFSsharedir。
  • 配置DFS复制,使用DC1作为次要服务器,复制方式配置为交错拓扑。
  • 在F:\DFSsharedir文件夹内新建所有部门的文件夹。
  • 所有部门的用户之可以访问部门内的文件,不可以跨部门访问别的部门文件夹内容。
  • Management用户组用户可以访问全局的文件夹。
  1. 磁盘管理
  • 安装及配置软 RAID5。
  • 在安装好的AppSrv虚拟机中添加三块10 G虚拟磁盘。
  • 组成RAID5,磁盘分区命名为卷标F盘:Raid5。
  • 手动测试破坏一块磁盘,做RAID磁盘修复;确认RAID5配置完毕。
  1. DNS
  • 安装DNS服务器,根据题目创建必要的DNS解析。
  • 把当前机器作为互联网根域服务器。

(四)服务器DCSERVER&SDCSERVER上的工作任务

  1. 活动目录域服务
  • 在DCSERVER和SDCSERVER服务器上安装活动目录域服务,DCSERVER作为主域控,SDCSERVER作为备份域控,活动目录域名为:com。
  • 域用户能够使用[username]@csk.cn进行登录。
  • 创建一个名为“CSK”的OU,并新建以下域用户和组:

sa01-sa20,请将该用户添加到sales用户组。

it01-it20,请将该用户添加到IT用户组。

ma01-ma10,请将该用户添加到manager用户组。

许除manager 组和IT组,所有用户隐藏C盘。

除manager 组和IT组,所有普通给用户禁止使用cmd。

  • 禁止客户端电脑显示用户首次登录动画。
  • 所有用户的IE浏览器首页设置为“https://www.chinaskills.com”。
  • 所有用户都应该收到登录提示信息:标题“登录安全提示:”,内容“禁止非法用户登录使用本计算机。”。
  • 设置所有主机的登录Banner:

标题为“CHINASKILLS-DOMAIN”;

内容为“Hello, unauthorized login is prohibited!”。

  • 域内的所有计算机(除dc外),当dc服务器不可用时,禁止使用缓存登录。
  • 启用AD回收站功能。
  1. NPS(网络策略服务)
  • 在DCSERVER上安装网络策略服务作为VPN用户登录验证。
  • 仅允许L2TP/IPSEC VPN进行VPN连接访问验证。
  • 认证、授权日志将存储到DCSERVER上的“C:\NPS\”目录下。
  1. 证书颁发机构
  • 在DCSERVER服务器上安装证书办法机构。
  • 定义名称:CSK2022-ROOTCA。
  • 证书颁发机构有效期:3 years。
  • 为com域内的web站点颁发web证书。
  • 当前拓扑内所有机器必须信任该证书颁发机构。
  • 所域内所有计算机自动颁发一张计算机证书。

(五)客户端InsideCli上的工作任务

  • 按照要求将该主机加入到对应区域的域。
  • 设置电源配置,以便客户端在通电的情况下,永不进入睡眠。
  • 该客户端用于测试用户登录,Profiles,文件共享,安全策略和RDS等功能。

(六)客户端OutsideCli上的工作任务

  • 该主机不允许加入域。
  • 添加一个名为Connect-CSK 的VPN拨号器,用于连接到com域网络,不记录用户名称密码信息。
  • 设置电源配置,以便客户端在通电的情况下,永不进入睡眠。
  • 该客户端用于测试用户登录,Profiles,文件共享,安全策略和RDS等功能。
