一、   初始化环境

1.默认账号及默认密码

Username:  root

Password: ChinaSkill22!

Username: skills

Password: ChinaSkill22!

注:若非特别指定,所有账号的密码均为 ChinaSkill22!

2.操作系统配置

所处区域:CST + 8

系统环境语言:English US (UTF-8)

键盘:English US

注意:当任务是配置TLS,请把根证书或者自签名证书添加到受信任区。

控制台登陆后不管是网络登录还是本地登录 ,都按下方欢迎信息内容显示

*********************************

ChinaSkills 2022–CSK

Module C Linux



>>hostname<<

>>Linux Version<<

>> TIME <<

*********************************

二、   项目任务描述

某公司要为员工提供便捷、安全稳定内外网络服务,你作为一个公司网络系统管理员,负责公司网络系统管理,请根据网络拓扑、基本配置信息和服务需求完成网络服务安装与测试,网络拓扑图和基本配置信息如下:

1.拓扑图

2022年全国职业院校技能大赛网络系统管理赛项——模块C:Linux部署(样题1)

2.基本配置

服务器和客户端基本配置如下表,各虚拟机已预装系统。

2022年全国职业院校技能大赛网络系统管理赛项——模块C:Linux部署(样题1)

3.任务需求

任务设备:Client,Rserver,servr01,server02,server03,server04。

注意:若题目中未明确规定,请使用默认配置。

CLIENT TASK

1.Client相关任务,具体要求如下:

  • 要求能访问所有服务器,用于测试应用服务。
  • 请为该主机安装支持GNOME桌面环境。
  • 调整显示分辨率至1280×768;
  • 测试DHCP,该主机网卡IPv4地址为自动获取;
  • 测试dns,安装dnsutils、dig 命令行工具;
  • 测试web,安装firefox 浏览器, curl 命令行测试工具,在任何时候进行访问测试时不允许弹出安全警告信息;
  • 测试ssh,安装ssh 命令行工具;
  • 测试ftp,安装ftp命令行客户端工具;
  • 测试文件共享,安装Samba命令行客户端工具;
  • 测试mail,安装thunderbird,并能正常进行邮件收发;
  • 其他设定均采用默认设定。

RSERVER TASK

1.NETWORK

  • 请根据基本配置信息配置服务器的主机名,网卡IP地址配置、域名等。

2.Squid

  • 安装squid服务,开启路由转发,为当前实验环境提供路由功能;

3.Iptables

  • 默认阻挡所有流量
  • 添加必要的NAT规则和流量放行规则,正常情况下Internet网络不能访问office网络,满足使所有要求中的服务正常提供工作。



4.DHCP

  • Client Pool;
  • 为客户端分配IP范围是10.100.1-10.10.100.50;
  • DNS:按照实际需求配置DNS服务器地址选项;
  • GATEWAY:按照实际需求配置网关地址选项。

5.SSH

  • 安装SSH
  • 仅允许client客户端进行ssh访问,其余所有主机的请求都应该拒绝;
  • 配置client只能在Chinaskill22用户环境下可以免秘钥登录,端口号为2222,并且拥有root控制权限。

6.CA

  • CA根证书路径/CA/cacert.pem;
  • 签发数字证书,颁发者信息:

国家 = CN

单位 =  Inc

组织机构 = www.skills.cn

公用名 = Skill Global Root CA

7.Shellscript(bash)

  • 安装bash服务
  • 服务监控脚本:/shells/chkWeb.sh
    • 在Rserver上编写脚本监控公司的网站运行情况;
    • 脚本可以在后台持续运行;
    • 每隔3S检查一次网站的运行状态,如果发现异常尝试3次;
    • 如果确定网站无法访问,则返回用户“网站正在维护中,请您稍后再试”的页面。

SERVER01 TASK

1.NETWORK

  • 请根据基本配置信息配置服务器的主机名,网卡IP地址配置、域名服务器、网关等。

2.RAID5

  • 在虚拟机上添加 4 个 1G 的硬盘;
  • 创建 raid5,其中一个作为热备盘, 设备名为 md0;
  • 将 md0 设置为 LVM,设备为/dev/vg01/lv01;
    • 格式化为 ext4 文件系统;
    • 开机自动挂载到/data 目录。

3.NFS

  • 共享/data/share目录;
  • 用于存储server01主机的web数据;
  • 仅允许service网段访问该共享。

4.DNS(bind)

  • 安装DNS服务相关软件包;
  • 建立sdcn域,为所有除Internet区域的主机或服务器建立正\反的域名解析。
  • 当出现无法解析的域名时,向域cn申请更高层次的解析。



5.Webserver(apache)

  • 安装web服务相关软件包;
  • 由Server01提供sdskills.cn
  • skills公司的门户网站;
  • 使用apache服务;
  • 网页文件放在/data/share/htdocs/skills;
  • 服务以用户webuser运行;
  • 首页内容为“This is the front page of sdskills’s website.”;
  • /htdocs/skills/staff.html内容为“Staff Information”;
  • 该页面需要员工的账号认证才能访问;
  • 员工账号存储在ldap中,账号为zsuser、lsus
  • 网站使用https协议;
    • SSL使用RServer颁发的证书, 颁发给:

C = CN

ST = China

L = ShangDong

O = skills

OU = Operations Departments

CN = *.skills.cn

  • Sever01的CA证书路径:/CA/cacert.pem
  • 签发数字证书,颁发者:

C = CN;

O =  Inc

OU = www.skills.cn

CN = skill Global Root CA

  • 客户端访问https时应无浏览器(含终端)安全警告信息;
  • 当用户使用http访问时自动跳转到https安全连接;
  • 当用户使用cn或any.sdskills.cn(any代表任意网址前缀)访问时,自动跳转到www.sdskills.cn

6.SSH

  • 安装SSH
  • 仅允许client客户端进行ssh访问,其余所有主机的请求都应该拒绝;
  • 配置client只能在Chinaskill22用户环境下可以免秘钥登录,端口号为1122,并且拥有root控制权限。

7.Web Proxy

  • 安装Nginx组件;
  • 配置文件名为conf,放置在/etc/nginx/conf.d/目录下;
  • 为chinaskills.cn配置代理前端,通过HTTPS的访问访问后端Web服务器;
  • 后端服务器日志内容需要记录真实客户端的IP地址。
  • 缓存后端Web服务器上的静态页面。
  • 创建服务监控脚本:/shells/chkWeb.sh
  • 编写脚本监控公司的网站运行情况;
  • 脚本可以在后台持续运行;
  • 每隔3S检查一次网站的运行状态,如果发现异常尝试3次;
  • 如果确定网站无法访问,则返回用户“网站正在维护中,请您稍后再试”的页面;

8.Discuz!论坛系统

  • 在该服务器上部署LNMP架构,然后部署Discuz!论坛系统,论坛网站根目录为/data/web_data;
  • 数据库用户名为mysql,管理员信息自定义,实现通过http://www.rj.com/discuz能够登录论坛网站后台查看站点系统信息。

9.Mariadb Backup Script

  • 脚本文件:/shells/mysqlbk.sh;
  • 备份数据到/root/mysqlbackup 目录;
  • 备份脚本每隔30分钟实现自动备份;
  • 导出的文件名为 all-databases-20210213102333, 其中 20210213102333 为运行备份脚本的当前时间, 精确到秒。



SERVER02 TASK

1.NETWORK

  • 请根据基本配置信息配置服务器的主机名,网卡IP地址配置、域名服务器、网关等。



2.Ftp(vsftpd

  • 使用ftp服务上传网页代码;
  • 使用vsftpd服务;
  • ftp的上传文件根目录即为web服务器的网站根目录;
  • ftp登录的用户为ftpuser;
  • 通过ftp上传的文件用户为webuser, 文件权限为644,目录权限为755。

3.MAIL

  • Postfix
  • cn 的邮件发送服务器
    • 支持smtps(465)协议连接,使用Rserver颁发的证书,证书路径/CA/cacert.pem
    • 创建邮箱账户“user1~user99”(共99个用户),密码为Chinaskill20!。
  • Dovecot
    • cn 的邮件接收服务器;
    • 支持imaps(993)协议连接,使用Rserver颁发的证书,证书路径/CA/cacert.pem;
    • 请保留至少两个用户已成功登录并能正常收发邮件,以方便测试。

4.SSH

  • 安装SSH
  • 仅允许client客户端进行ssh访问,其余所有主机的请求都应该拒绝;
  • 配置client只能在Chinaskill22用户环境下可以免秘钥登录,端口号为4444,并且拥有root控制权限。

5.SDN服务

  • 安装opendaylight、mininet、Ovs软件平台。。

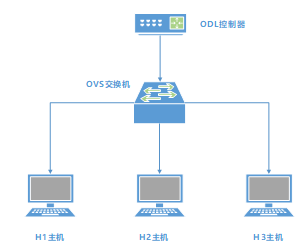

  • 使用Mininet和OpenVswitch构建拓扑,采用采用OVSK交换机格式,端口6653,采用3协议,构造如下拓扑:

2022年全国职业院校技能大赛网络系统管理赛项——模块C:Linux部署(样题2)

  • 通过OVS在S1下发一条流表实现H1与H2可以互通,H3与H4可以互通,但H1、H2与H3、H4间不可以连通;
  • 用iperf工具测试H1和H2的带宽。



SERVER03 TASK

1.NETWORK

  • 请根据基本配置信息配置服务器的主机名,网卡IP地址配置、域名服务器、网关等。

2.chrony

  • chrony为全网提供时间同步服务器;
  • Server01、Server02、Server04、Client和Rserver应定期与其校正时间;
  • 每隔1分钟自动校正一次时间。

3.SSH

  • 安装SSH;
  • 仅允许client客户端进行ssh访问,其余所有主机的请求都应该拒绝;
  • 配置client只能在Chinaskill22用户环境下可以免秘钥登录,端口号为2233,并且拥有root控制权限。

SERVER04 TASK



1.NETWORK

  • 请根据基本配置信息配置服务器的主机名,网卡IP地址配置、域名服务器、网关等。

2.DNS(bind)

  • 安装DNS服务相关软件包;
  • 为域cn提供必要的域名解析;
  • 当非cn域的解析时,统一解析到Rserver连接Internet网段的IP地址或Rserver.skills.cn

3.Webserver(apache2)

  • 提供skills.cn
    • skills公司的门户网站;
      • 使用apache服务;
    • 网页文件放在/htdocs/skills;
    • 服务以用户webuser运行;
    • 首页内容为“This is the front page of skills’s website.”;
    • /htdocs/sdskills/staff.html内容为“Staff Information”;
    • 该页面需要员工的账号认证才能访问;
    • 员工账号存储在ldap中,账号为zsuser、lsus
  • 网站使用https协议;
    • SSL使用RServer颁发的证书, 颁发给:

C = CN

ST = China

L = ShangDong

O = skills

OU = Operations Departments

CN = *.skills.cn

  • Rserver的CA证书路径:/CA/cacert.pem
  • 签发数字证书,颁发者:

C = CN;

O =  Inc

OU = www.skills.cn

CN = skill Global Root CA

  • 客户端访问https时应无浏览器(含终端)安全警告信息;
  • 当用户使用http访问时自动跳转到https安全连接;
  • 当用户使用cn或any.skills.cn(any代表任意网址前缀)访问时,自动跳转到www.skills.com

4.SSH

  • 安装SSH;
  • 仅允许client客户端进行ssh访问,其余所有主机的请求都应该拒绝;
  • 配置client只能在Chinaskill22用户环境下可以免秘钥登录,端口号为3344,并且拥有root控制权限。



5.LDAP

  • 安装openldap,为apache服务提供账户认证;
  • 创建cn目录服务,并创建用户组ldsgp ,将zsuser、lsusr、wuusr。
