第一章 智能化安防实训室建设意义

随着楼宇智能化在信息化基础设施建设中的广泛应用,行业急需高素质的技能型技术人才。近年来,各院校也非常重视楼宇智能化技术人才的培养,计算机网络技术、通信工程、建筑设备工程技术、楼宇智能化工程技术等专业纷纷开设智能建筑技术课程,并将该课程列为本专业的核心职业能力课。

楼宇智能化技术是一门理论与实践紧密结合的专业技能课,而在实际教学中,大多数学校实践教学环节普遍薄弱,只能完成各单一系统的讲解和简单的实践教学内容,没有一套完善的实训环境训练学生的实际操作及应用能力。而在《教育部等六部门关于实施职业院校技能型紧缺人才培养培训工程的通知》和《国务院关于大力推进职业教育改革与发展的决定》的政策指导下,楼宇智能化实训室就应运而生了。

楼宇智能化实训室一般需要具备三部分的功能:即知识学习部分、技能训练部分和工程实践部分。知识学习部分是通过各种资料、图像、录像、样品等,整体呈现楼宇智能化工程所涉及的各种知识和产品;技能训练部分主要通过训练装置提供给学生对楼宇智能化各个系统相关产品的基本安装和实际操作的基本技能;工程实践部分分为模拟工程项目教学和实际工程项目教学,模拟工程项目实践教学是在经过深化设计的模拟布线工程环境中,给学生提供弱电系统工程涉及的各个子系统和路由的设计、管理、安装等全方位的训练。实际工程项目教学相当于实际工程项目这种实习型的教学。

第二章 唯众智能化安防实训室建设理念

唯众智能化安防实训室建设方案采用“互联网+企业实战业务型”为指导思想,集“教、学、做” 为一体的教学环境和校内生产性实训基地的理念,以通用的、相对标准的、先进的智能大厦布线业务流程为基础,智能楼宇项目建设为核心,结合3D虚拟仿真等相关技术,包括物联网移动互联技术、RFID传感控制技术、楼宇自动控制技术、消防与安全防范技术、声频与视频应用技术、综合布线和系统集成技术和虚拟软件技术,以企业流程性的活动和生产工艺的核心,让学生在实训中心完成一系列楼宇智能化项目实战,从而得到全方位的训练。
实训中心既适合涉及到各专业应用人才的培养,又适合于复合型、创新型人才教育,还能满足能满足建筑、计算机、电子等相关专业学生实习实训;实训中心能满足“智能家居安装、物联网技术、网络布线”技能大赛训练的要求,学生通过学习和训练,还能拿到行业认同实用的从业资格证书。

总体目标:“让学生了解业务全程,以开放、分享和服务心态,直接指向大众创业、万众创新的培养目标,基本技能实操、项目实践教学、3D虚拟仿真相结合,国内领先的示范实训中心,具有持续建设可扩展性。”

第三章 唯众楼宇智能化实训室标准配置表

序号 实训区域 设备类型 数量 功能简述
1


弱电线缆展示柜 1台 与楼宇智能化项目完全一致的常用弱电线缆方便认识学习
2 器材展示柜 1台 与楼宇智能化项目完全一致的方便楼宇智能化产品认识学习
3 工具展示柜 1台 与网络布线项目完全一致的常用工具方便认识学习
4 辅材展示柜 1台 与网络布线项目完全一致的常用辅材方便认识学习
5 教学展板 4张 与网络布线项目完全一致的实施流程方便认识学习
6 电工配线端接实训装置 2台 能让学生进行数据中心、楼宇智能化系统的元件、作用、组成的认识和实训。
7 公共广播实训机架 2台 能让学生进行公共广播系统的元件、作用、组成的认识和实训。
8 防盗报警实训机架 2台 能让学生进行防盗报警系统的元件、作用、组成的认识和实训。
9 门禁对讲实训机架 2台 能让学生进行出入口控制、门禁以讲系统的元件、作用、组成的认识和实训。
10 综合
技能
实训
防雷实训台 2台 能让学生进行数据中心、楼宇智能化、建筑智能化中防雷系统的元件、作用、组成的认识和实训。
11 安防监控实训台 2台 能让学生进行数据中心、楼宇智能化、建筑智能化中防雷系统的元件、作用、组成的认识和实训。
12 铜缆实训台 2台 带液晶触屏铜缆实训装置,集管理、配线、工作区子系统于一体,完整体现数据、语音通信系统的组成,提供打线、端接、配线等安装技能训练
13 光缆实训台 2台 带液晶触屏光缆实训装置,集管理、配线、工作区子系统于一体,完整体现数据、语音通信系统的组成,提供光纤熔接、配线等安装技能训练
14 云数据中心实训台 5台 能让学生进行数据中心主配线间MDA、中间配线间IDA、集中光配线间ODF产品安装、调试、维护认识和实训。
15 工程项目实训 综合实训平台 2套 提供桉宇智能化工程模拟实训现场环境,具有网络布线六个子系统功能区域,模块化灵活组装十字架,可完成楼宇智能化工程设计、施工、验收的实训
16 楼宇智能化桥架 1套 提供真产数据中心、智能化工程上走线、下走线模拟教学实训环境
17


楼宇智能化工具箱 15套 楼宇智能化安装实训工具
18 光纤熔接工具箱 15套 光纤熔接实训工具
19 光纤冷接工具箱 15套 光纤冷接实训工具
20 光纤熔接机 1台 单模、多模熔接实训
21 人字梯 4个 用于网络楼宇智能化实训
22 管材存放架 2个 用于实训室常用工具、材料存放
23 操作台 4个 用于实训材料操作实训
24 电动启子 4把 在网络布线实训项目中拧紧和旋松螺丝螺帽用
25 实训材料 实训主材 1批 提供1-10次学生实训的配套楼宇智能布线实训主材
26 实训辅材 1批 提供1-10次学生实训的配套楼宇智能化布线实训辅材
27 配套教学支持 大赛指导 2次 每年提供一次省、市智能化技能大赛指导
28 PPT教案 1套 提供楼宇智能化全面PPT电子档教案
29 师资培训 2名 免费提供楼宇智能化教学培训
30 3D仿真 3D仿真虚拟实训 1套 通过3D虚拟仿真和漫游方式,是实操作实训的完整补充
31 理论考试 楼宇智能化考试平台 1 套 利用软件平台进行自动考试评分,让学生完整掌握楼宇智能化知识

第四章 唯众楼宇智能化实训室课时安排

一)楼宇智能化主要产品认知学习;1课时;教学设备为展示柜、教学展板。

  • 学习双绞线、光缆、RVVP、RVV、AVVR水晶头、面板、模块、跳线、配绞架、理线架、工具、标签;球机、半球摄像机、红外报警、对讲主机;
  • PVC管、槽以及配套布线辅助材料轻松了解楼宇智能工程。

二)楼宇智能化基本技能实训;3课时;教学设备为电工配线端接实训装置、公共广播实训机架、防盗报警实训机架、门禁对讲实训机架。

  • 对智能化配线和端接进行实训;
  • 对网络设备配线的端接进行实训;
  • 对可视对讲管理系统的各硬件模块实训;
  • 对数字监控端接进行实训;
  • 对门禁管理系统的各硬件模块实训;
  • 音箱、功放、红外对谢谢、对讲主机、对讲分机进行标识实训。

三)楼宇智能化综合技能实训;6课时;教学设备为安防监控实训台、云数据中心实训台、铜缆实训台、光缆实训台、安防监控实训台。

  • 对工作区子系统进行设计、施工实训;
  • 对配线子系统进行设计、施工实训;
  • 对垂直/干线子系统进行设计、施工实训;
  • 进行永久链路进行设计、施工实训;
  • 进行信道进行设计、施工实训;
  • 三级防雷实训、楼宇智能化数据中心主配线间MDA、中间配线间IDA、集中光配线间ODF、数据监控实训。

四)网络布线工程项目实训;4课时;教学设备为综合实训平台。

  • 以唯众模块化仿真实训楼作为设计平台,能够进行楼宇智能化系统安防监控、综合布线、建筑群子系统、出入口子系统设计、实施实训。

五)楼宇智能化综合项目检测实训;6课时;教学设备为电缆认证分析仪、光缆故障定位仪、电缆鉴定测试仪、电缆检测仪 、千兆增强型电缆一测通。

  • 提高科研教学水平,提高学校竞争力,在加强学生对网络理解的基础上,提高其网络测试故障处理水平,进而提升就业竞争力。
  • 综合网络实验室教学包括了网络的电缆,网络的基本连接,网络的地址管理,网络日常流量 TOP10 统计,网络下三层传输链路性能测试,网络故障诊断等高级的内容实训。

六)3D仿真教学实训;6课时;教学设备为智能化3D仿真教学实训平台,对全套楼宇智能化项目有进面的认识。

以上总共26课室,老师可根据教学的实际情况进行调整。

第五章 网络布线专业技术人才需求规格和就业岗位

序号 人才规格 就业岗位 专业知识和技能
1 设计人员 规划设计院
企业网络中心
网络系统公司
1、掌握综合布线技术的发展方向和熟悉综合布线产品。
2、掌握国家标准和相关国际标准及行业标准。
3、掌握《全国统一安装工程预算定额》和各地预算定额。
4、掌握CAD等制图工具。
5、了解智能化建筑结构和电气工程技术。
2 管理人员 企业网络中心
政府管理部门
各种呼叫中心运营商机房                         网络公司经理项目经理
项目监理
1、了解综合布线行业技术发展方向和施工技术。
2、熟悉行业产品规格、技术指标、价格体系及销售渠道。
3、掌握国家标准和相关国际标准及行业标准。
4、掌握《全国统一安装工程预算定额》和各地预算定额。
5、能够绘制和熟练阅读CAD图,掌握常用表格处理软件。
6、了解招标和投标程序,能够独立编写招投标文件。
7、能够独立完成竣工资料。
8、具有一定的企业管理知识和经验。
3 施工人员 项目经理
项目工程师
项目技术员
1、了解综合布线行业技术发展方向。
2、掌握国家标准和相关国际标准及行业标准。
3、能够简单绘制和熟练阅读图纸,掌握常用表格处理软件。
4、掌握综合布线施工技术和测试技术。
5、能够独立编写施工文件和完成竣工资料。
4 监理人员 项目监理 1、了解综合布线行业技术发展方向和施工技术。
2、掌握国家标准和相关国际标准及行业标准。
3、掌握《全国统一安装工程预算定额》和各地预算定额。
4、能够简单绘制和阅读施工图纸,掌握常用表格处理软件。
5、能够独立编写施工文件和完成竣工资料。
6、具有一定的现场管理知识和经验。
5 维护人员 数据中心、网络中心、机房等政府、金融、电信运营商、房地产的管理维护从业人员。
6 营销人员 IT行业、通信行业、网络系统集成行业、弱电行业、智能化建筑行业。
7 智能化行业人员 智能化建筑、安防、消防行业–设计、管理、施工、监理、维护、营销人员。

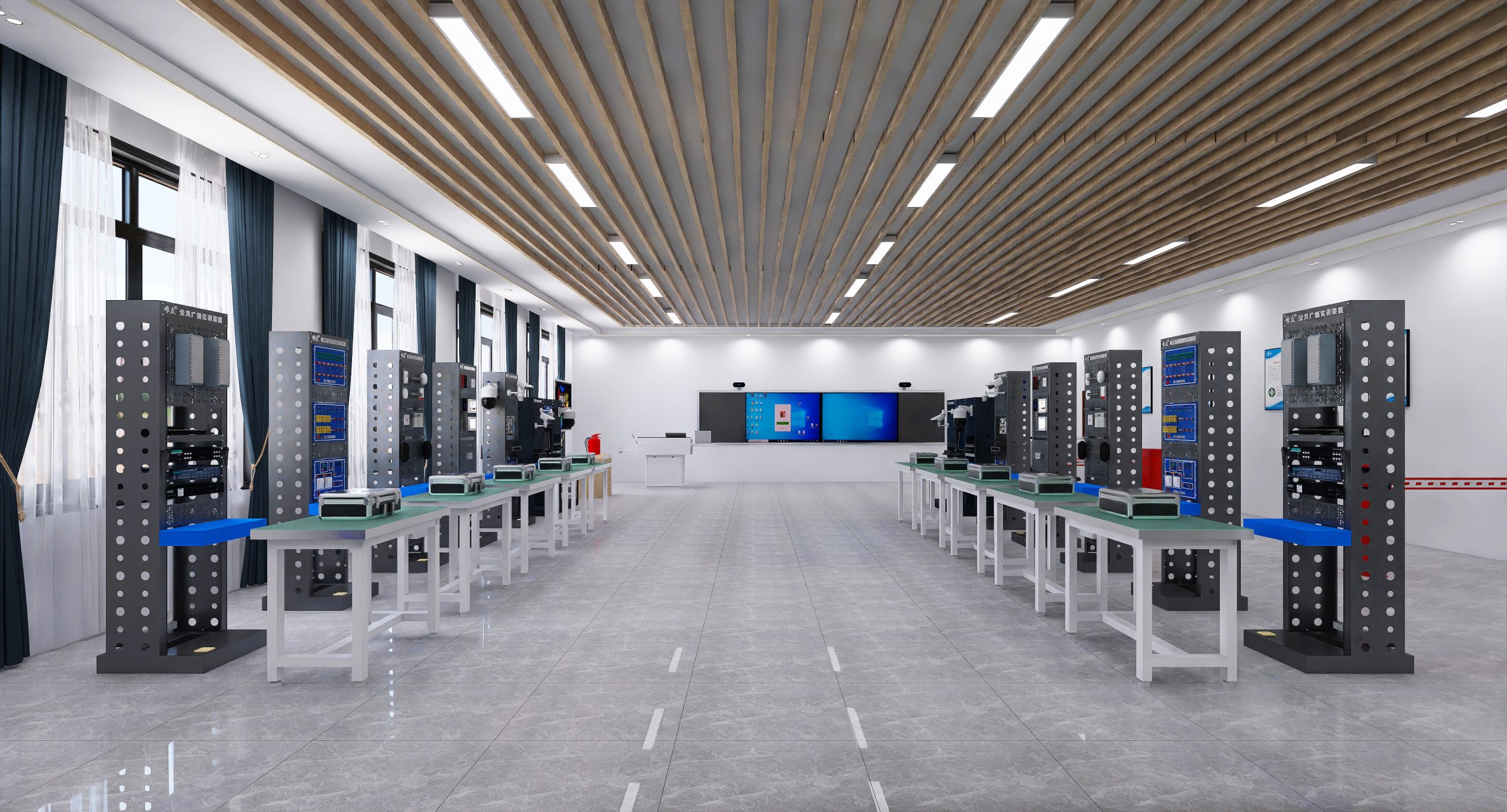

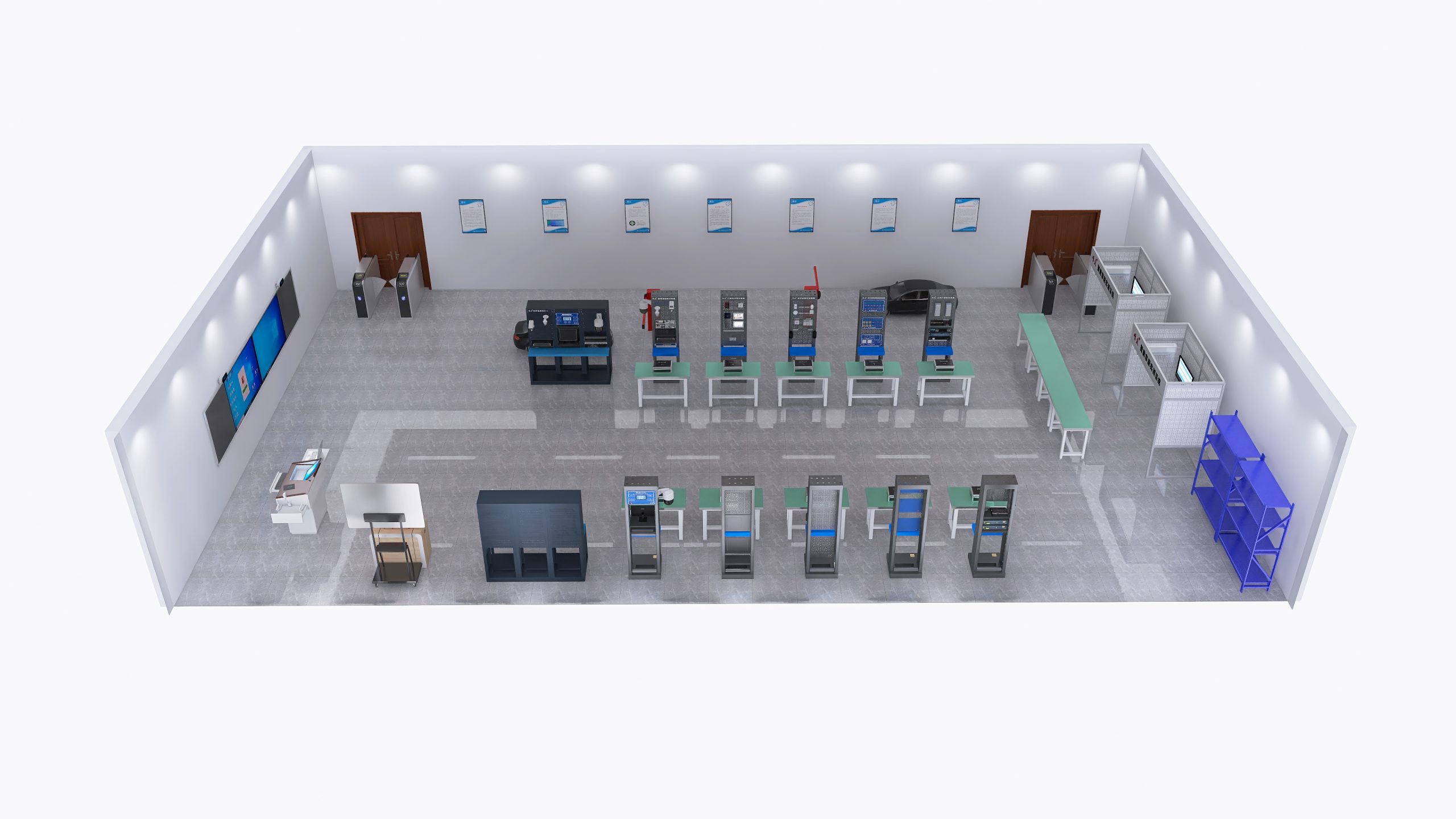

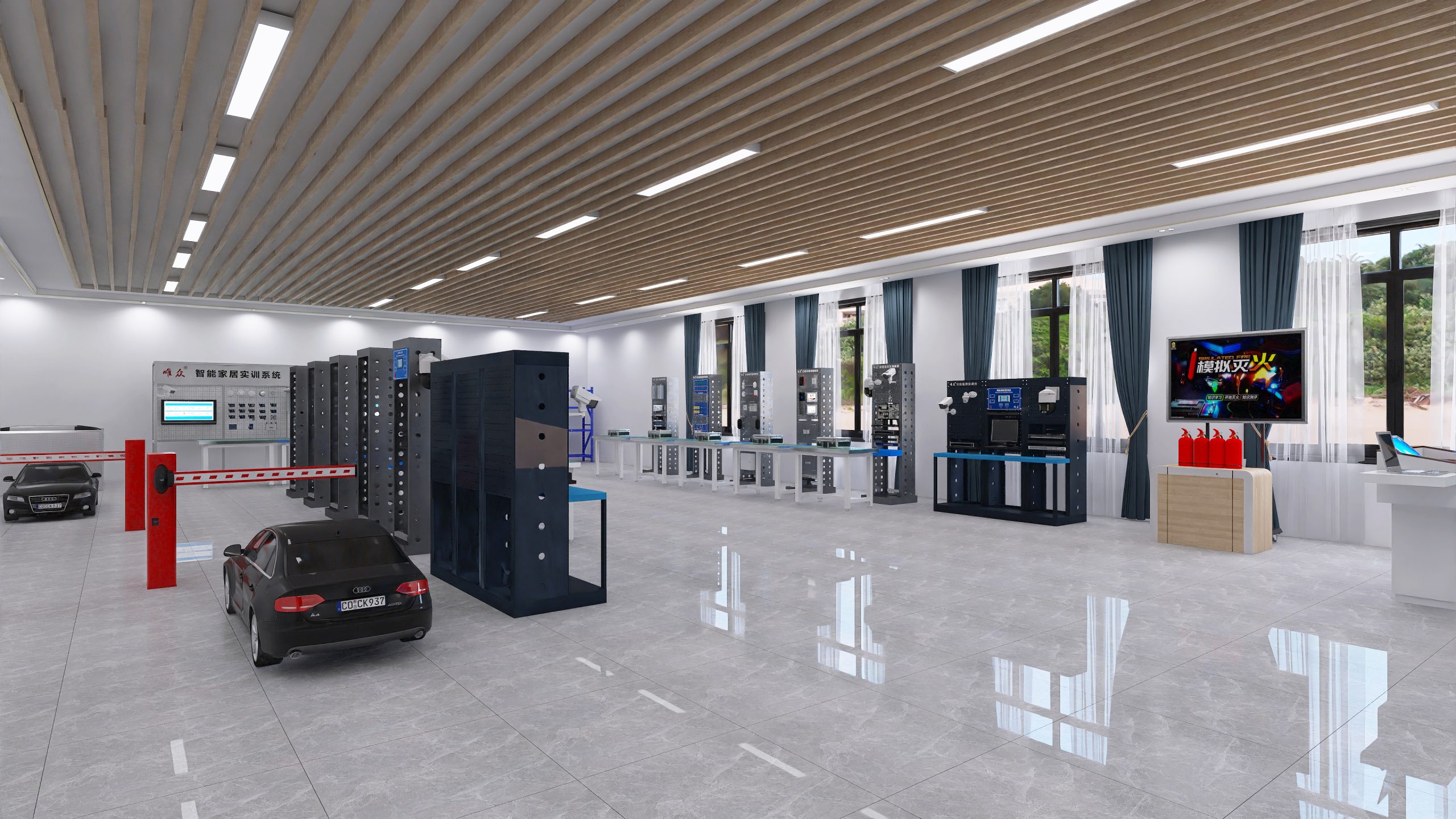

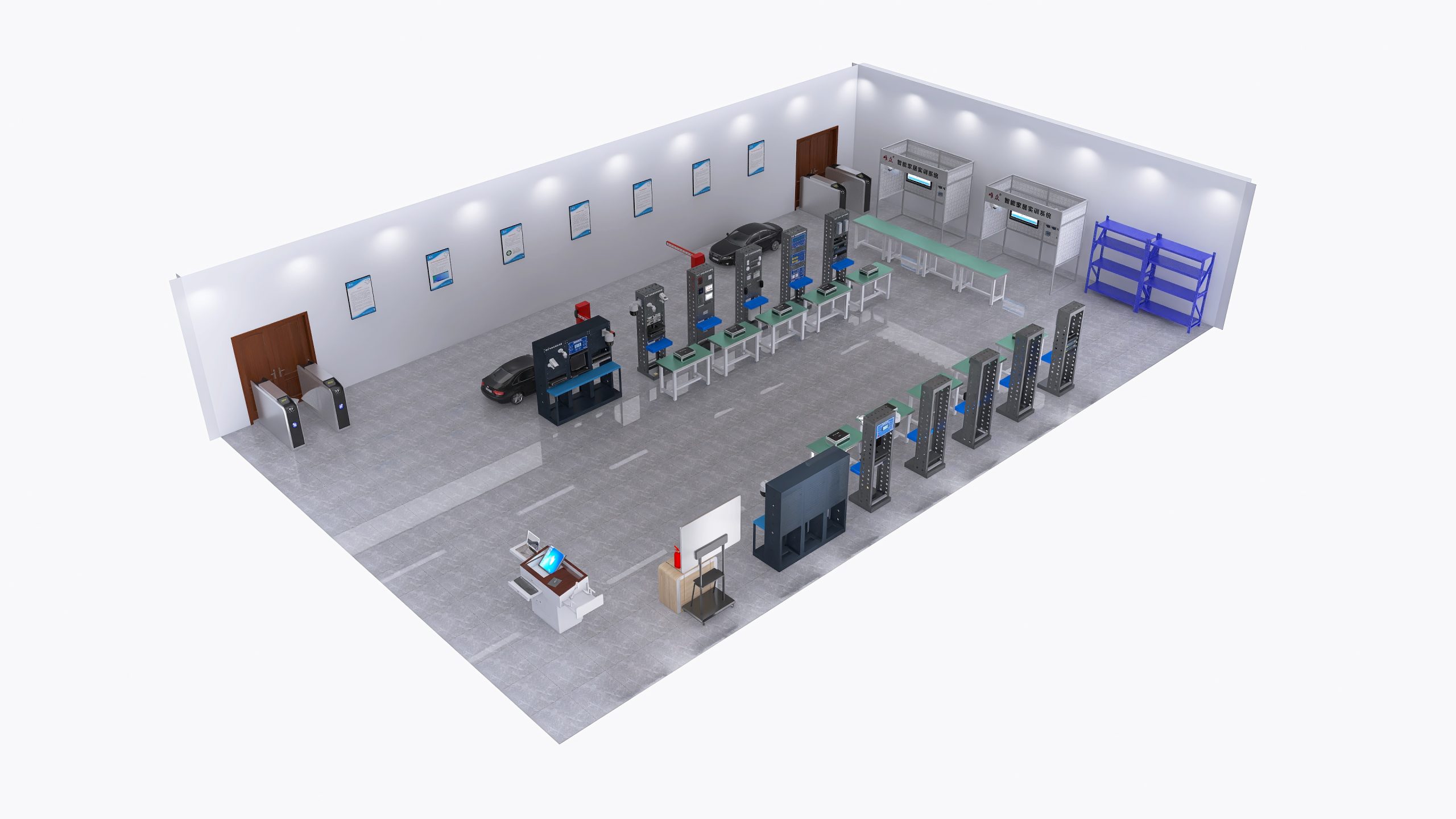

第六章 唯众楼宇智能化实训室效果图

唯众楼宇智能化实训室效果图
唯众楼宇智能化实训室效果图
唯众楼宇智能化实训室效果图
唯众楼宇智能化实训室效果图

第七章  智能化工程及楼宇智能3D仿真实训区

智能化3D仿真实训区由安防监控、停车场、楼宇对讲、智能广播、门禁一卡通、防盗报警实训室组成。方案采用“互联网+企业实战业务型”为指导思想,集“教、学、做” 为一体的教学环境和校内生产性实训基地的理念,以通用的、相对标准的、先进的智能大厦布线业务流程为基础,智能楼宇项目建设为核心,结合3D虚拟仿真等相关技术,楼宇自动控制技术、消防与安全防范技术、声频与视频应用技术、智能化工程布线和系统集成技术和虚拟软件技术,以企业流程性的活动和生产工艺的核心,让学生在实训中心完成一系列楼宇智能化项目实战,从而得到全方位的训练。实训中心既适合涉及到各专业应用人才的培养,又适合于复合型、创新型人才教育,还能满足能满足建筑、计算机、电子等相关专业学生实习实训;实训中心能满足“智能酒店安装、网络布线”技能大赛训练的要求,学生通过学习和训练,还能拿到行业认同实用的从业资格证书。实训中心“让学生主宰业务全程,以开放、分享和服务心态,直接指向大众创业、万众创新的培养目标,基本技能实操、项目实践教学、3D虚拟仿真相结合,国内领先的示范实训中心,具有持续建设可扩展性。”

核心功能:

1.从建筑物本身的结构、理念、功能上找出个性化的特点,把IT融合到IB当中去体现出智能化系统运行的最大效益是系统的核心功能。
2.综合信息共享平台建设和信息化应用功能实施,能实现数据通信、信息采集和全局事件联动处理。
3.通过通信接入系统、电话交换系统、无线信号覆盖系统、信息网络系统、智能化工程布线系统、广播系统、卫星及有线电视接收系统、电子会议系统、公共信息导引及发布系统等对建筑物内外的各类信息,予以接收、交换、传输、存储、检索和显示。
4.通过办公业务应用系统、物业管理系统、智能卡应用系统和信息网络安全管理系统等为用户提供快捷、有效的业务运行和支持功能。
5.通过建筑设备管理系统,实现对建筑机电设备测量、监视和控制功能,确保各类设备运行安全稳定可靠并达到节能和环保的管理要求。
6.通过公共安全系统的建设,具有对火灾、非法侵入、重大安全事故等危害人们生命财产安全的各种突发事件的应急处理和技术防范保障功能。
7.电子机房工程为智能化系统核心设备提供运行环境和电源保障等。

第八章 楼宇智能实训室主要设备和功能

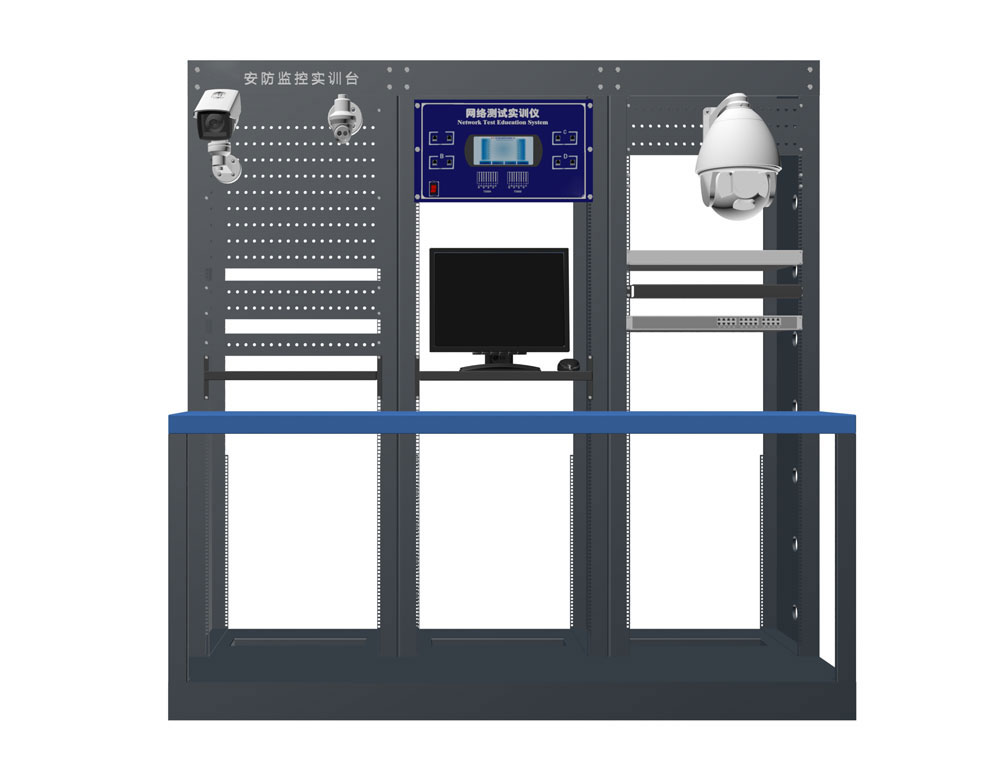

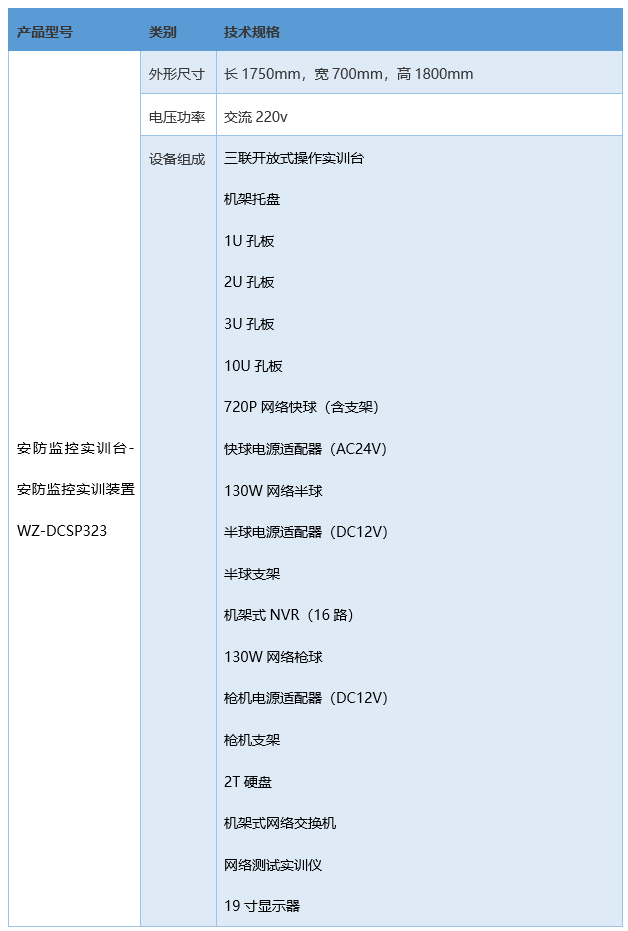

安防监控实训台

安防监控实训台
安防监控实训台

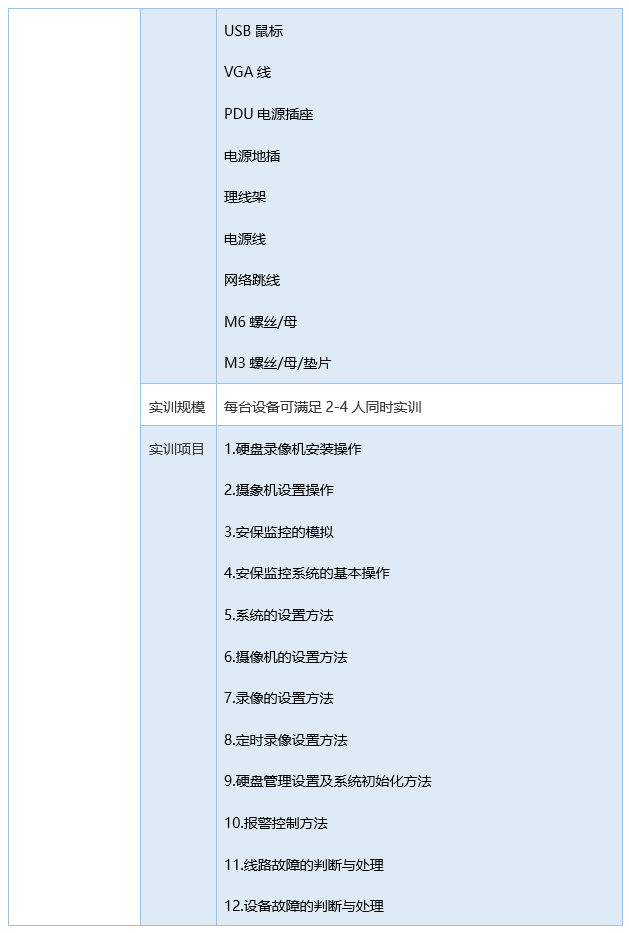

产品参数:

安防监控实训台

安防监控实训台

安防监控实训台
安防监控实训台

实训功能:

(1)设备安装与接线,实现各类常见设备的安装与接线操作。
(2)硬盘录像机视频切换,实现画面的切换。
(3)硬盘录像机手动录像,实现手动录像及录像查询。
(4)硬盘录像机定时录像,实现定时录像及录像查询。
(5)高速球自动控制及录像查询。
(6)网络摄像机的使用与操作。
(7) 安防监控系统施工布线要求,项目方案制作

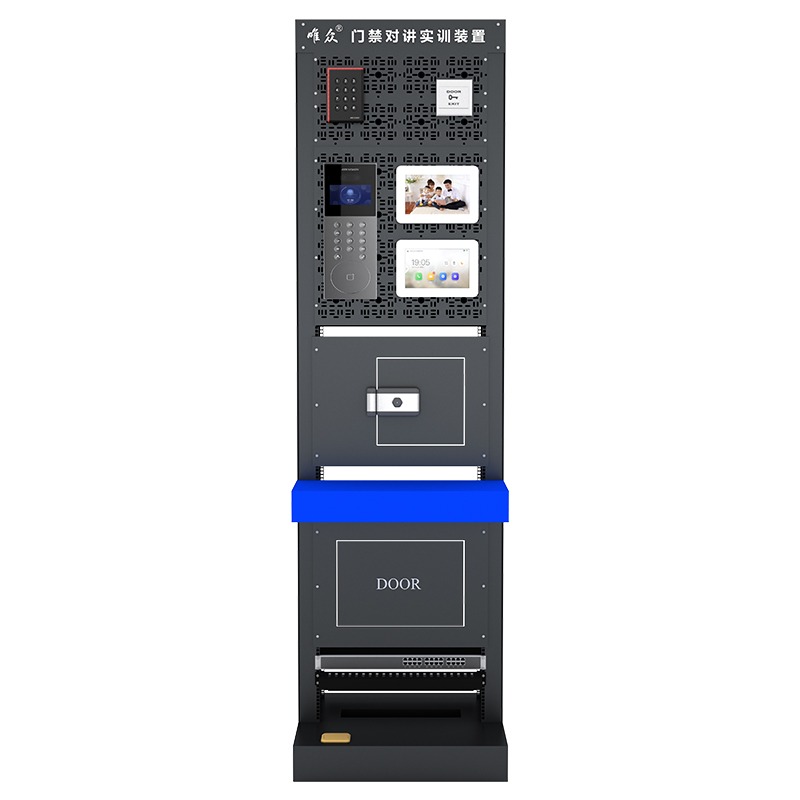

门禁对讲实训机架

门禁对讲实训装置
门禁对讲实训装置

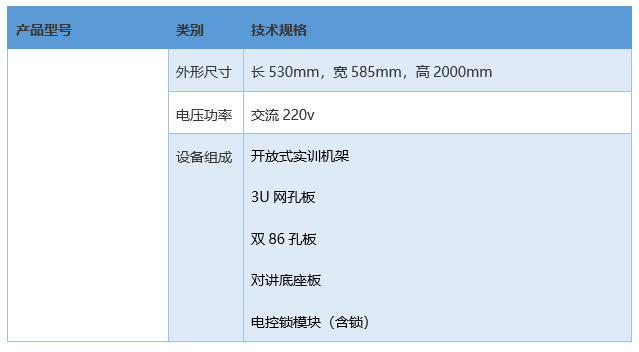

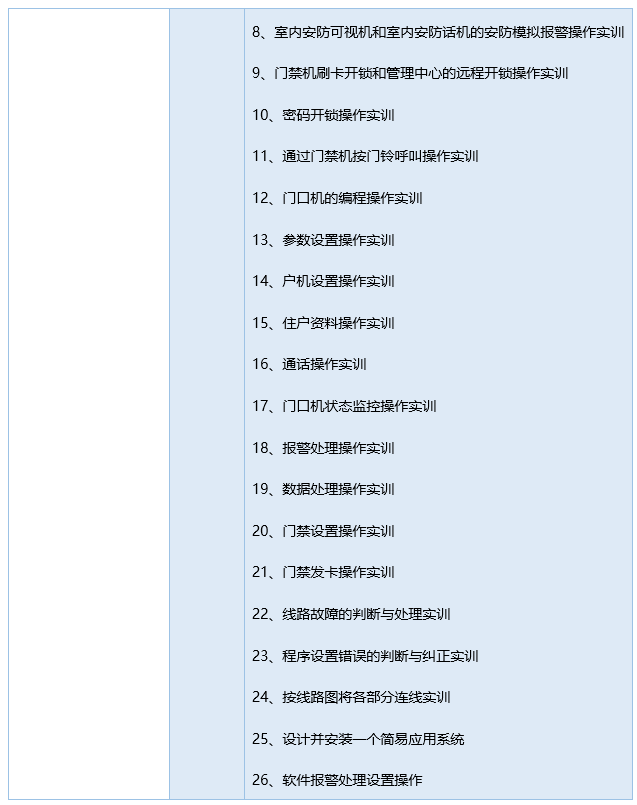

产品参数:

门禁对讲实训装置

门禁对讲实训装置

门禁对讲实训装置
门禁对讲实训装置

实训功能:

(1)楼宇对讲系统设备的接线与安装。
(2)楼宇对讲门口主机与分机的设置。
(3)门口机呼叫分机成功,并能开门。
(4)防盗门与电控锁和磁力锁的安装实训
(5)开门按钮开门成功。
(6)楼宇对讲系统的施工布线要求。
(7) 门禁系统方案制作与设计要求。

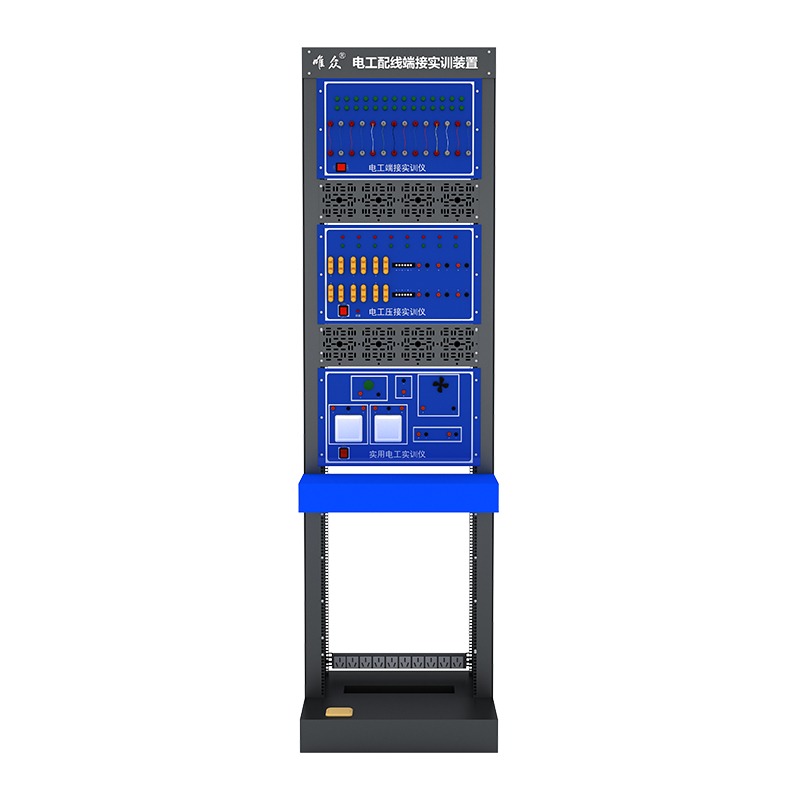

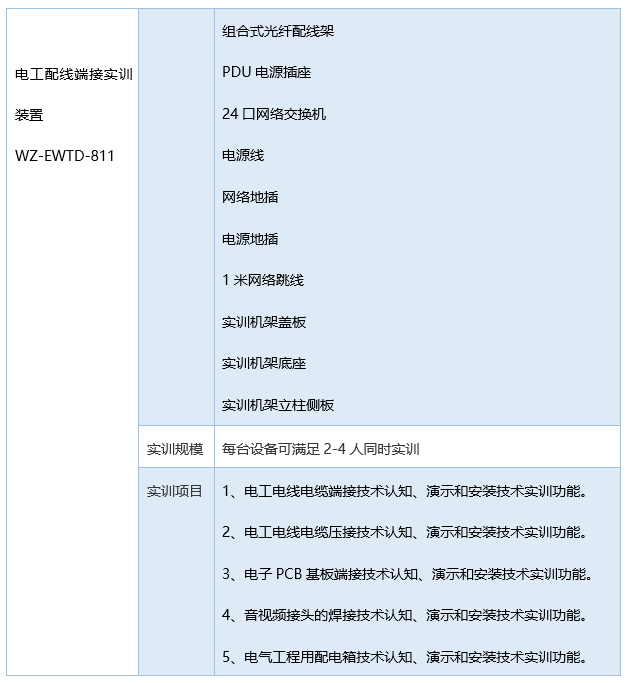

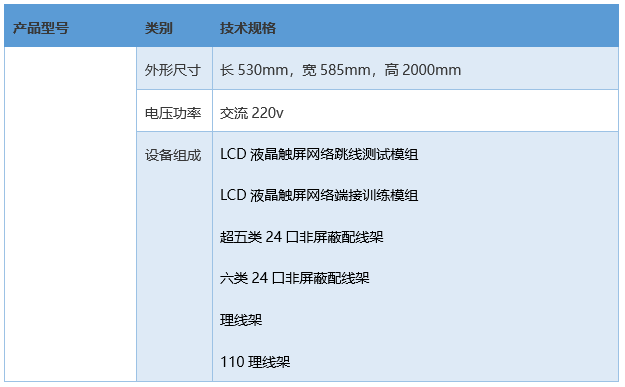

电工配线端接实训装置

电工配线端接实训装置

电工配线端接实训装置
电工配线端接实训装置

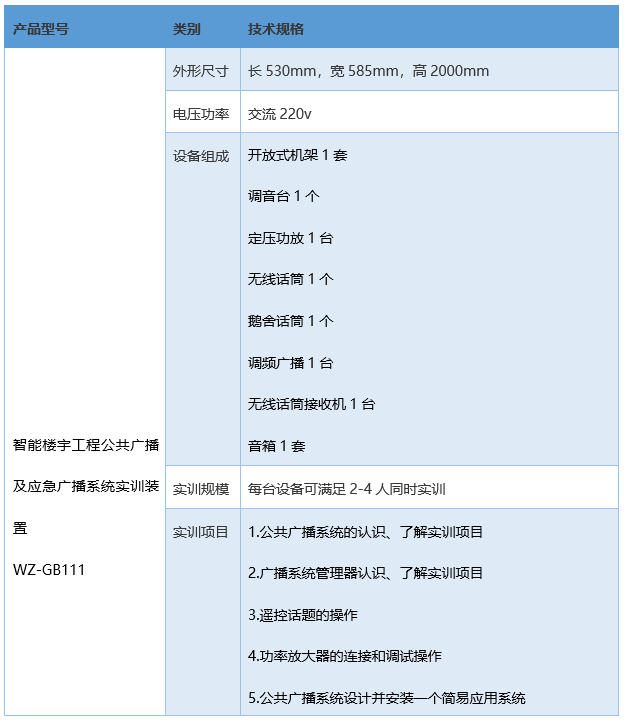

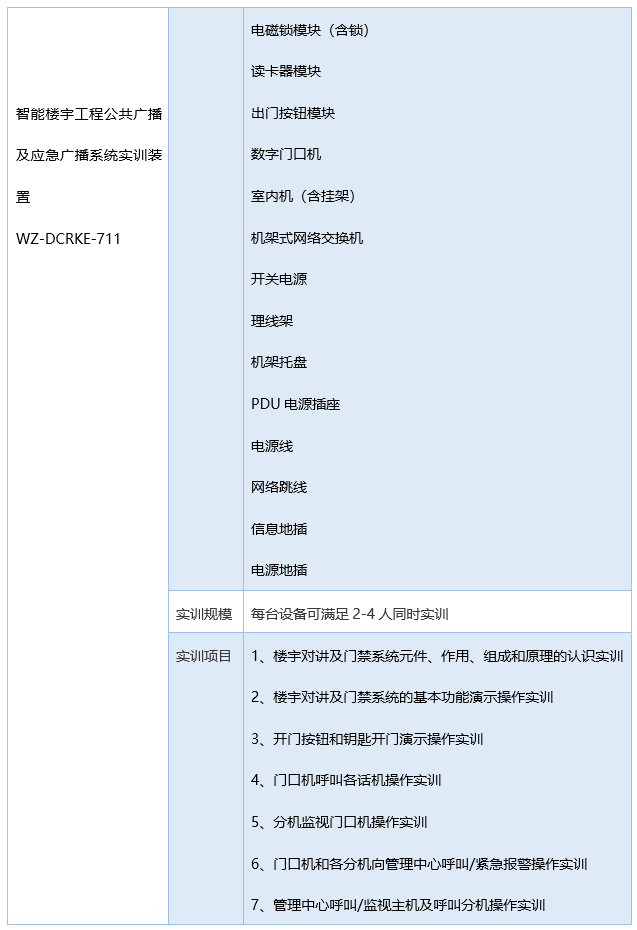

公共广播实训装置

公共广播实训装置
公共广播实训装置

产品参数:

公共广播实训装置
公共广播实训装置

实训功能:

(1)公共广播系统的工作原理和设备认识。
(2)广播系统的安装、调试。
(3)分区寻呼广播系统的安装、调试。
(4)紧急广播切换播放系统调试、控制操作
(5)自动编程播放器控制操作
(6)广播系统无线话筒接收机操作实训
(7)无线话筒操作实训
(8)室内壁挂音箱安装操作实训

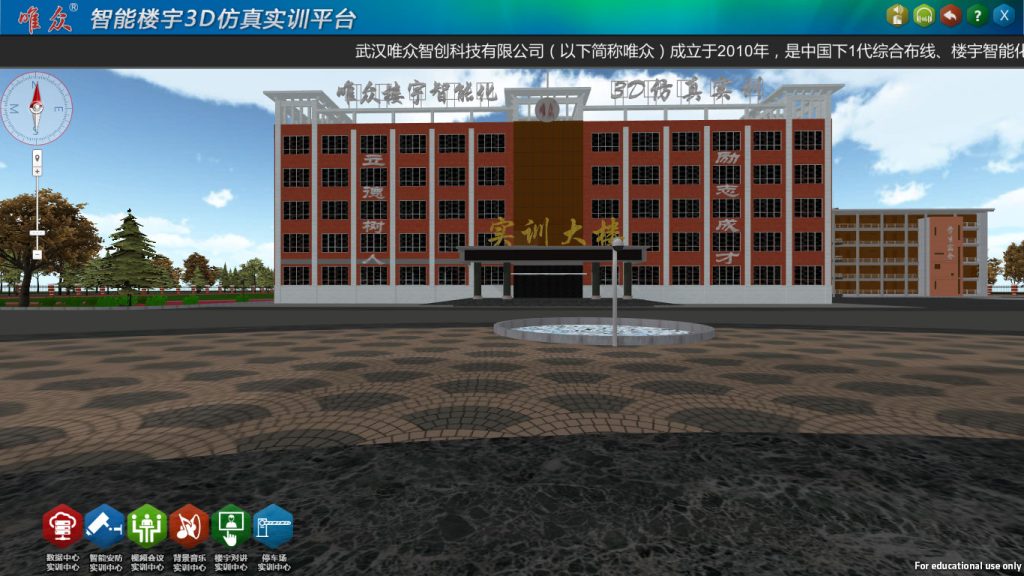

智能化3D仿真教学实训平台

智能化工程及楼宇智能3D仿真实训区
智能化工程及楼宇智能3D仿真实训区

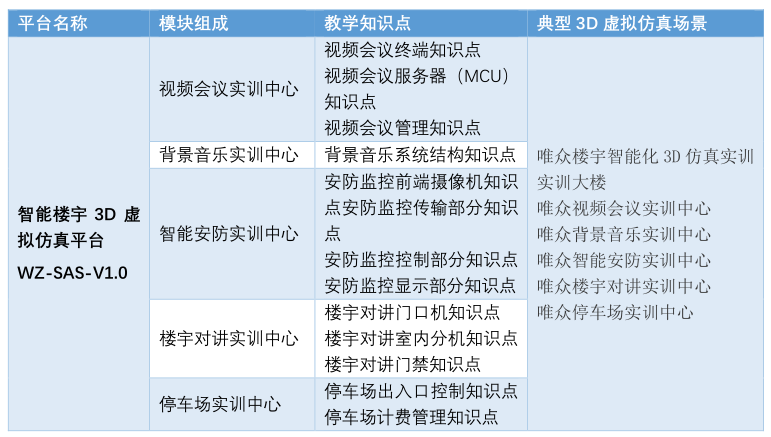

楼宇智能3D仿真实训平台功能概述:

楼宇智能3D仿真实训平台功能概述
楼宇智能3D仿真实训平台功能概述

平台图片:

智能化安防实训中心
智能化安防实训中心
视频会议实训中心
视频会议实训中心
背景音乐实训中心
背景音乐实训中心
楼宇对讲实训中心
楼宇对讲实训中心
停车场实训中心
停车场实训中心

智能化展示柜

展示了楼宇智能化、建筑智能化、弱电工程中常用铜缆和光缆、网线布线接插件、楼宇智能化布线配件、楼宇智能化施工工具和辅助材料。

第九章 配套教学支持

教学课程设计

配套实训项目(列举移动互联智能化酒店部分实训项目,详见实训教程)

实训项目一:智能化酒店布线工程、酒店网络工程、智能化工程、移动互联工程施工类实训

  • 工程图识别实训;
  • 施工智能化工程布线实训;
  • 线材、设备接口施工实训;
  • 焊接绝缘处理实训;
  • 设备安装、系统组配置、调试实训;

实训项目二:网络视频监控实训

  • 了解视频监控系统应用场所
  • 视频监控系统设备选型及配置
  • 摄像机、云台、解码器的安装与调试
  • 支架的安装
  • 控制主机的安装调试与配置
  • 线缆的选择和线缆接头的制作
  • 视频监控系统检查
  • 视频监控电源的选型及接法
  • 显示设备的安装与调试
  • 视频的显示、调查、回放
  • 传输设备的安装与调试
  • 记录设备硬盘录像机的安装调试配置

实训项目三:网络对讲、门禁实训

  • 了解楼宇对讲系统应用场所
  • 楼宇对讲系统设备选型及配置
  • 楼宇对讲单元内部的安装和调试
  • 楼宇对讲管理机的安装与调试
  • 楼宇对讲分机的安装与调试
  • 楼宇对讲的联网安装与调试
  • 楼宇对讲的系统检查与评价
  • 了解门禁系统应用场所
  • 门禁管理系统设备选型及配置
  • 门禁系统设备的安装、接线、使用和调试
  • 门禁管理软件的安装和应用、配置
  • 门禁系统的系统检查与评价

实训项目四:会议广播实训

  • 了解会议广播系统应用场所
  • 会议广播系统设备选型及配置
  • 工程前实施准备
  • 终端设备的安装、接线、使用和调试
  • 会议广播系统系统的综合调试,
  • 会议广播的系统检查与评价

实训项目五:智能化安防报警实训

  • 了解报警系统应用场所
  • 报警系统设备选型及配置
  • 报警探测器的安装、接线、使用和调试
  • 报警主机和防区模块的安装和应用、配置
  • 输出继电器和联动装置的安装和应用
  • 报警系统的系统检查与评价

实训项目六:智能化3D仿真模块实训功能

  • 了解只能楼宇弱电工程规划
  • 视频监控系统设备安装设备调试3D展示
  • 防盗报警安装设备调试3D展示
  • 楼宇对讲系统设备安装设备调试3D展示
  • 门禁管理系统系统设备安装设备调试3D展示
  • 会议广播系统系统设备安装设备调试3D展示
  • 控制中心系统设备安装设备调试3D展示
  • 出入口停车场管理系统设备安装设备调试3D展示

实训项目七:移动互联功能应用实训

  • 智能开关控制实训;
  • 智能灯光控制调光实训;
  • 智能情景模式设置实训;
  • 智能家电控制实训;
  • 智能电动窗帘控制实训;
  • 智能门禁控制实训;
  • 智能视频监控实训;
  • 智能异常报警实训;
  • 智能设备安装、配置、调试实训;
