产品简介

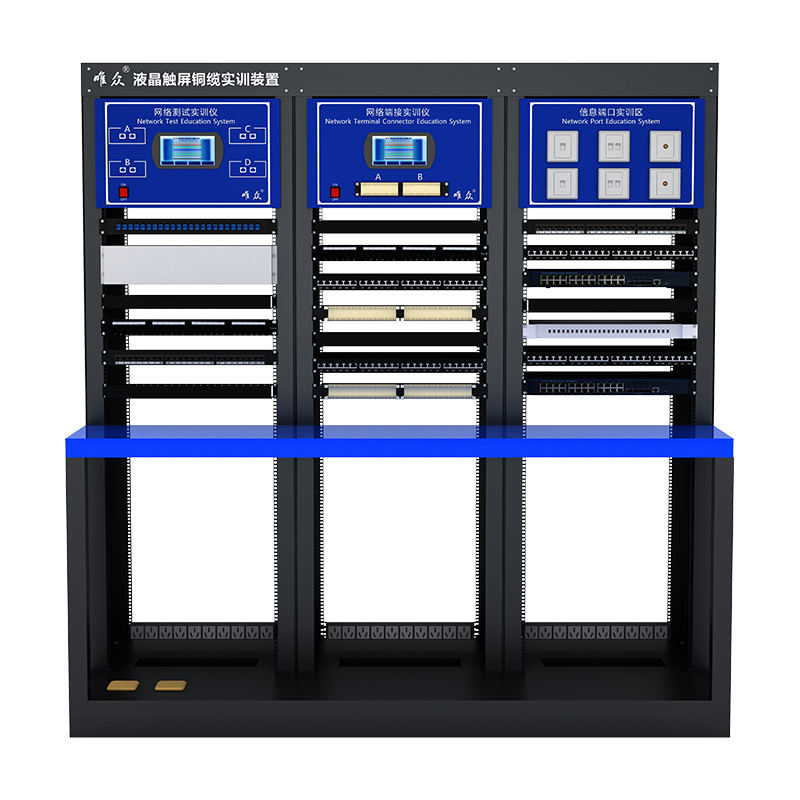

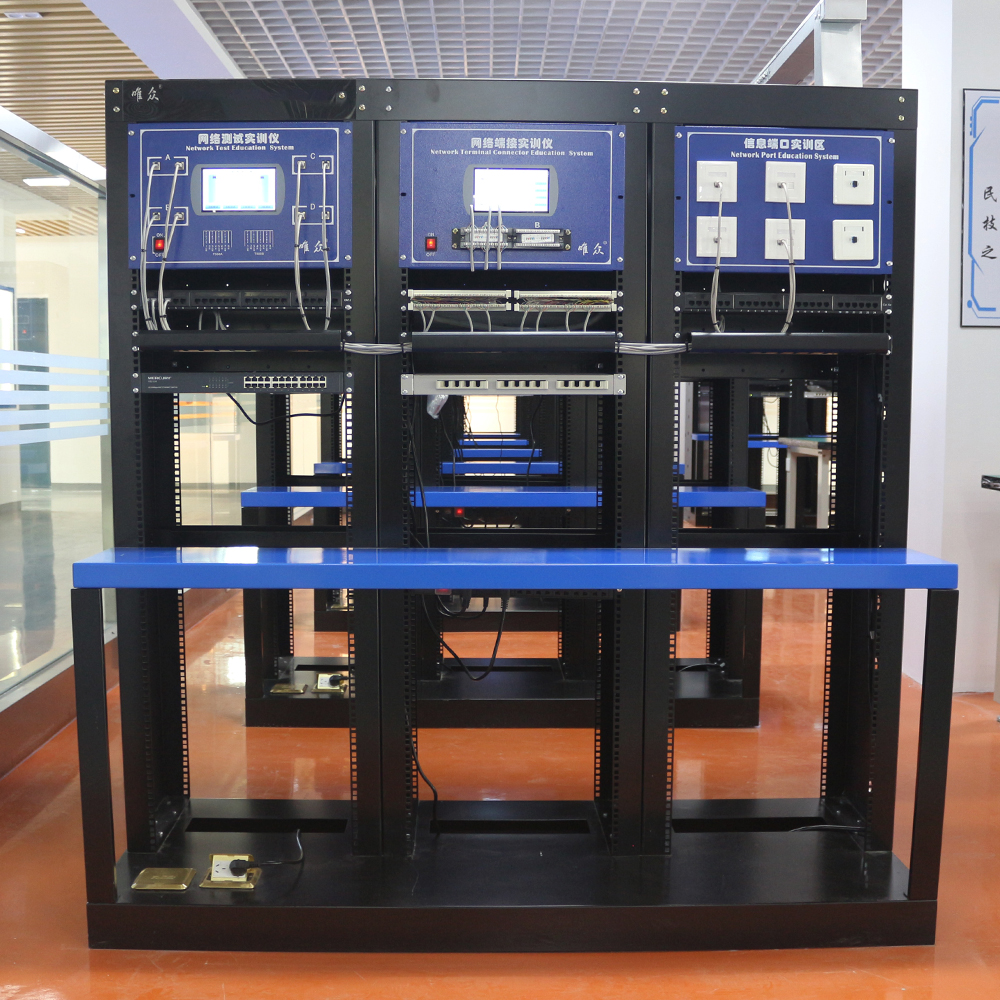

综合布线液晶触屏铜缆实训台是综合布线实训室的核心设备,核心部件采用 7寸液晶触屏网络测试实训仪、7寸液晶触屏网络端接实训仪、信息端口实训仪、4组RJ45测试、48组端接测试,液晶装置采用嵌入式操作系统;液晶触摸屏显示线缆跨接、反接、短路、开路等故障,通过网络综合布线工程布线教学实训系统V1.0可以检测铜缆通断;配套网络配线装置、语音配线装置、理线装置、数据交换装置,可进行基本链路实训及永久链路或信道实训;实训设备按照典型工作任务和关键技能实训,专门针对教学与实训着身设计,仿真典型工程任务,落地安装,立式操作,稳定实用。

产品型号和技术规格

产品型号 类别 技术规格




多功能综合布线液晶触屏铜缆实训台WZ-DCTP123

外形尺寸长1750mm,宽700mm,高1800mm
电压功率交流220v
实训规模每台设备可满足2-4人同时实训
配套设备实训台盖板1块、实训台立柱侧板6块、实训台底座 1个、实训台台面1块、实训台过线槽 3个、台面支撑脚2个、实训台背板9块、电源地插1个、电源线1根、网络地插1个、LED网络跳线测试模组1个、 LED端接测试模组1个、工作区子系统(网络单口、双口、光纤面板各2套) 1套、超五类24口非屏蔽配线架1个、理线架3个、110理线架1个、组合式光纤配线架1个、PDU电源插座1个、24口网络交换机1个、3孔电源底座1个、红黄黑3色1平方电源线(BV)1米(各1米)、M6螺丝100套、M4螺丝6套

实训功能

1.各种屏蔽、非屏蔽网络网络跳线制作与测试实训。能够同时测量4根屏蔽或非屏蔽的RJ45网络跳线的每芯电气连接性能,包括三类、五类、超五类、六类等网络跳线。也能够同时测量2根屏蔽和2根非屏蔽的RJ45网络跳线的每芯电气连接性能。

2.各种屏蔽、非屏蔽网络水晶头、网络模块、网络配线架端接原理和技能实训。

3.各种屏蔽永久链路、非屏蔽永久链路的搭建与测试技能实训。

4.进行110型通信跳线架和五对连接块的端接原理和技能实训。

5.进行25对大对数电缆的端接原理和技能实训。

6.进行25对大对数电缆永久链路的搭建与测试技能实训。

7.立柱和顶帽等具有穿管布线和安装网络信息插座的实训功能。
